Recuperare date WD 5TB SMR

Noile tehnologii în HDD-urile Western Digital — ce trebuie să știi înainte de recuperarea datelor

Pe lângă riscurile fizice (lovire, scăpare etc.), tehnologiile moderne introduse la HDD-urile externe complică mult procesul de recuperare. Două dintre acestea — criptarea hardware USB şi SMR (Shingled Magnetic Recording) — au impact semnificativ.

 1. Criptarea hardware USB / criptare pe placa electronică

Western Digital (şi alţi producători) oferă HDD-uri externe My Passport, My Book etc., care au **criptare hardware**, de obicei AES de 256 biți, implementată în electronica ce face legătura între USB şi interfața SATA a discului.

Ce înseamnă asta în contextul recuperării de date:

Dacă electronica USB (bridging USB‐la‐SATA, controlerul de criptare) este deteriorată, nu poți pur şi simplu scoate hard disk-ul şi să-l conectezi direct la un PC sau cu un adaptor SATA, pentru că datele sunt criptate între disc şi interfaţa USB. Fără electronica originală , datele nu pot fi decriptate corect.

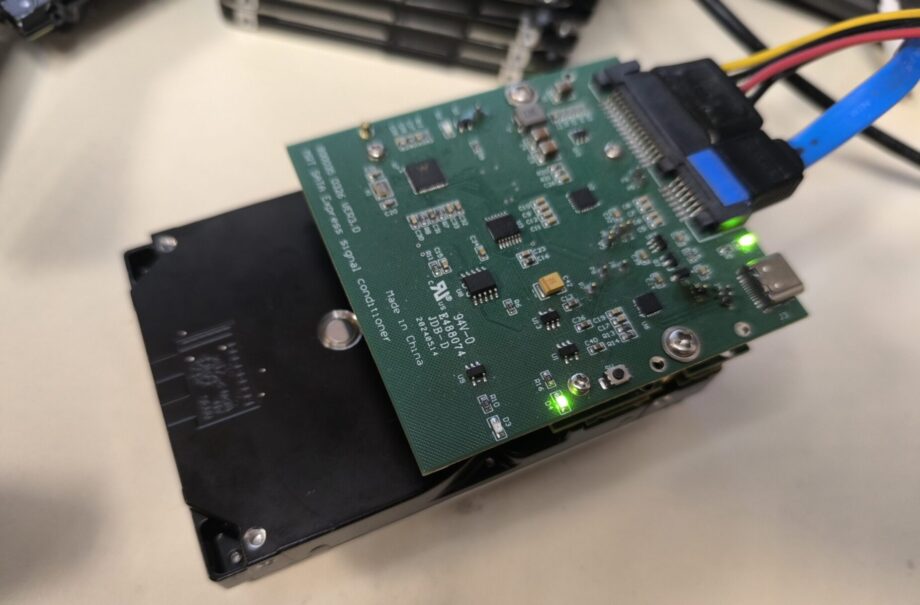

Dacă electronica nu este ceea originala, atunci chiar dacă platanele sunt intacte, si hdd ul este accesibil informaţia este inutilizabilă — datele fiind criptate pentru a transforma electronica usb in interfata SATA se folosesc o serie de adaptoare special concepute pentru operatiunea de recuperare de date ca cel din imagine

 2. Tehnologia SMR (Shingled Magnetic Recording)

SMR este o tehnologie folosită pentru a creşte densitatea de stocare pe platane. În loc ca fiecare pistă magnetică să fie scrisă separat, ca la HDD‐urile tradiţionale (CMR / PMR), în SMR pistele se suprapun parţial (ca nişte şindrilă — „shingle”).

Avantaje:

Mai mult spaţiu util pe aceeaşi suprafaţă fizică => capacităţi mari la cost mai mic.
Ideală pentru scrieri secvenţiale mari (de exemplu backup, arhivare) unde fişierele nu se modifică frecvent.

Provocări / dezavantaje pentru utilizatori & recuperare date:                                                                                                                                                                                                                                              Scrieri aleatorii slabe — dacă se modifică probabil date pe locuri diferite, SMR trebuie să rescrie zone întregi pentru a menţine structura pistelor. Acest lucru duce la performanţe foarte scăzute dacă nu este folosit într-un scenariu potrivit.                                                                                                           Fragmentare — zonele SMR pot conduce la fragmentare mare, ceea ce complică reconstrucţia fişierelor când nu ai toate metadatele intacte.                                                                                Firmware complicat — tehnologia SMR foloseşte „traducători” (translation layers) care ţin evidenţa unde este scris fiecare bloc de date fizic pe piste, având scheme speciale de gestiune a zonelor suprapuse. Dacă firmware-ul este corupt sau componente din el sunt compromise, recuperarea devine mult mai dificilă.                                                                                                                                            Interacțiunea cu caracteristici automate ca TRIM sau curăţarea zonelor — unele drive‐uri SMR / externe pot avea funcţii care pe fundal (în cazul instabilităţilor) curata sau resetează sectoarele, ceea ce poate şterge date care încă ar fi putut fi recuperate.

3. Exemplar de caz WD extern 5 TB

Clientul aduce un HDD extern My Passport WD de 5 TB, care aparent nu mai e recunoscut de computer. A suferit un soc mecanic puternic si capetele de citire sunt defecte

În plus, se confirmă că modelul are criptare hardware AES/USB, electronica originala este esentiala.

Mai mult, modelul foloseşte SMR. În acest caz, zonele SMR trebuie mapate corect, firmware-ul să fie intact .

Laboratorul reuşeşte recuperarea doar după:

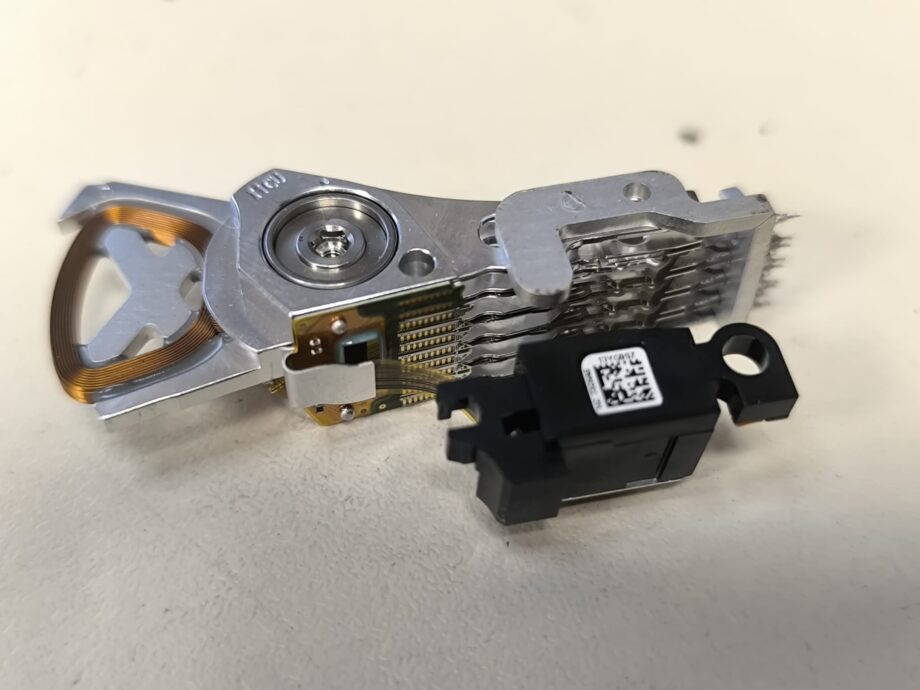

1. Gasirea unui donor compatibil si inlocuirea capetelor de citire

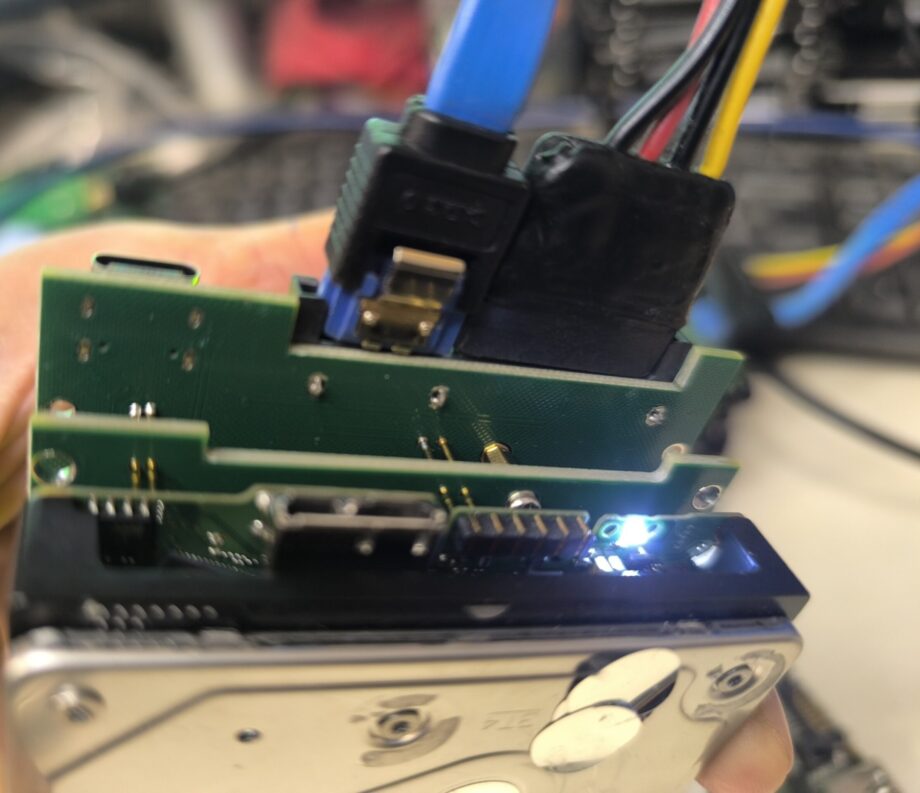

2. Folosim un adaptor care converseste interfata usb in sata pastrand criptarea harduware

3. Backup‐firmware (dump‐firmware) înainte de orice reparare.

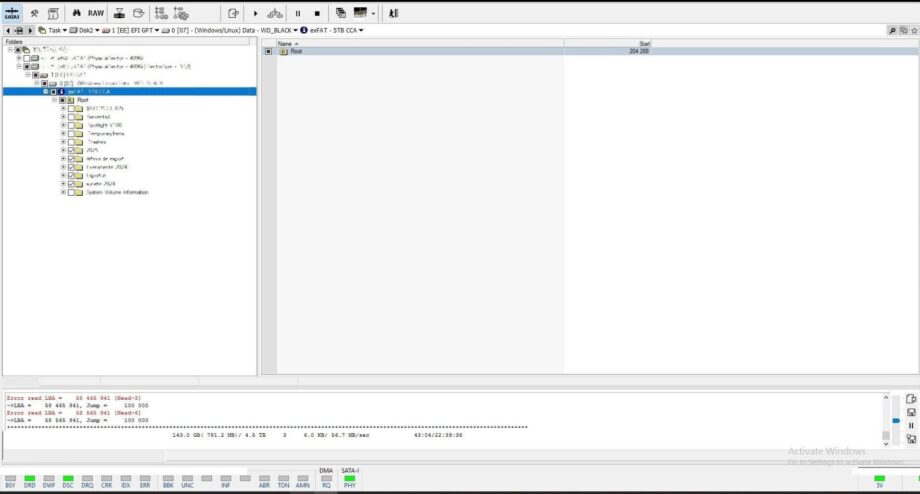

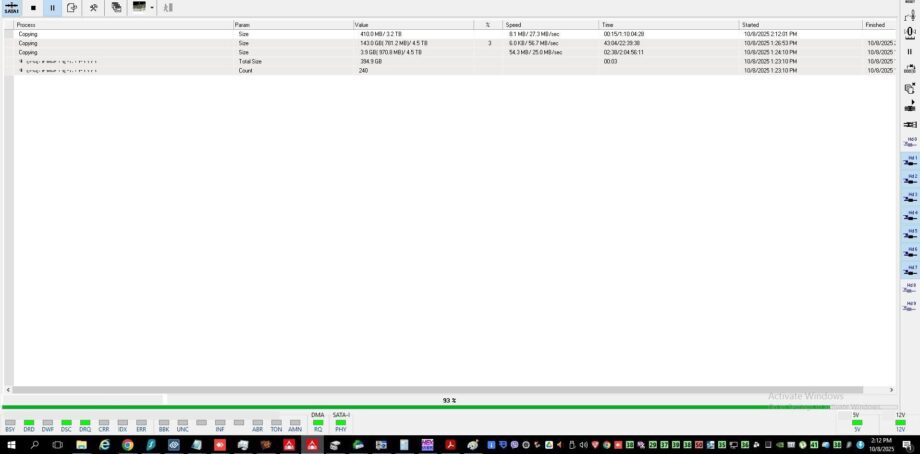

4. Maparea zonelor SMR şi reconstruirea datelor cu instrumente profesionale specializate Accesarea, maparea si clonarea datelor

5. Recomandări pentru clienţi şi cum abordăm noi la First Data Recovery

Dacă HDD-ul extern este criptat hardware, păstraţi tot: carcasa, electronica USB……
Nu înlocuiţi electronica cu ceva generic, nu desfaceţi hard disk-ul acasă.

Evitaţi să “încercaţi” să conectaţi sau să porniţi discul dacă nu funcţionează, mai ales dacă există componente la electronica USB deteriorate, risc de scurtcircuit etc.

Dacă suspectaţi că e SMR:

Nu plasați discul într-un NAS sau sistem cu multe scrieri – SMR suferă mult în astfel de scenarii.
În cazul recuperării, cereţi expertiză specializată – un simplu software home / DIY foarte probabil nu va funcţiona.

Costul unei recuperări din astfel de cazuri este mai mare, dar riscul de a pierde datele definitiv, dacă nu se respectă paşii corecţi, e semnificativ.

Concluzie

Noile tehnologii adăugate la HDD‐urile externe fac ca fiecare componentă să fie importantă: electronica USB, firmware‐ul etc. În lipsa acestor, chiar dacă platanele sunt intacte, datele pot fi inaccesibile. Recuperarea datelor în astfel de cazuri necesită expertiză, echipamente specializateşi multă precauţie.
